相信大家或多或少都有使用过在线文档,国内的像我们在做的腾讯文档还有其他家的很多类似产品。今天主要为大家揭开在线协作的神秘面纱,那就是 OT 算法。

0x01 背景

在线文档,抽象一下,这些产品的模式都是富文本编辑器+后台,富文本编辑器产生内容,展示内容,然后后台负责保存。
富文本编辑器现在业界已经有很多成熟的产品,像 codeMirror,这一块本身也是很复杂的一块,也不是咱们这次关注的重点方向。
不知道大家平常在用这些产品的时候有没有思考过一个问题,在线文档编辑的时候产生冲突怎么办?

0x02 举个栗子

举个很简单的例子,现在大家的文本都是 ‘aaab’,A 用户在第 3 个字符行后面插入了一个 ‘c’,B 用户在第 3 个字符行后面插入了一个 ‘d’,这个时候 A 这边看到的是 ‘aaacb’,B 这边看到的是 ‘aaadb’, 我们假设 A 用户先提交了数据,那其实最后预期的数据其实应该是 ‘aaacdb’,这样就最大的保存了每个人的输入。
那我们现在来看看正常情况下这里会发生什么:
A 用户:

A 本地已经是 ‘aaacb’ 了,过一会儿,后台告诉它 B 也编辑了,编辑的行为就是第 3 个字符行后面插入了一个 ‘d’,那 A 这边执行了这个行为,最终变成了 ‘aaadcb’

B 用户:

B 本地已经是 ‘aaadb’ 了,过一会儿,后台告诉它 A 也编辑了,编辑的行为就是第 3 个字符行后面插入了一个 ‘c’,那 B 这边执行了这个行为,最终变成了 ‘aaacdb’

从上面的模拟过程可以看到,A 用户最后的结果其实是不正确的,但是 B 是正确的。

这里先解释一下大家可能会疑惑的地方:为什么 B 是过一会儿后台告诉它 A 编辑了,不是说 A 先提交了数据吗?
其实这里针对的是冲突场景,这里如果 B 在提交之前,已经收到后台告诉它 A 编辑了,那其实就是顺序编辑了,也就不是冲突了。所以这里指的是 A,B 几乎同时提交,但是 A 到达后台还是快一点的,也就是 A,B 在编辑的时候是不知道彼此的存在的。

真实的冲突场景其实不是这种简单的时序问题,这里我后面再介绍。

0x03 尝试解决

这里可能有一些聪明的小伙伴有了一些想法。

解决方案一:丢了丢了

这可能是最简单粗暴的方法了,我发现有冲突,就告诉用户,主子,咱这里有冲突了,臣妾解决不了啊。但是显然这会经常出现,然后主子就把你打入冷宫了。

解决方案二:锁

有些小伙伴想到,上面出现问题,还不是因为大家编辑了都立即应用了,我们编辑后不立即应用不就好了,而且历史告诉我们,有冲突加锁应该可以解决。那我们看看假如不立即应用,咱有没有什么处理办法:
A 用户:

A 本地已经是 ‘aaab’ 了,A 编辑了,但是不应用,先发后台

B 用户:

B 本地已经是 ‘aaab’ 了,B 编辑了,但是不应用,先发后台

后台:

后台先收到 A 请求,然后加了一个锁,然后收到了 B 请求,这时侯应该是加锁的状态,所以接受了 A,拒绝了 B

A 用户:

A 用户收到了后台的回复,告诉它你的提交我接收了

B 用户:

B 用户收到了后台的回复,告诉它你的提交被我拒绝了,因为冲突了

这样虽然能继续下去,但是好像还是不太行的亚子啊,B 的提交还是丢了,所以好像和第一种简单粗暴的方法没啥区别

0x04 OT 算法

顺其自然的,这个时候你会看到 OT 算法驾着七彩祥云来救你了~
其实回到上面的例子,本质问题还是因为后台通知大家的 B 的编辑行为看起来不太对。现在后台通知大家的是:

B 的编辑的行为就是第 3 个字符行后面插入了一个 ‘d’

但是在 A 已经接受的情况下,正确的通知应该是:

B 的编辑的行为就是第 4 个字符行后面插入了一个 ‘d’

假如我们把 A 提交的行为叫做 A,B 提交的行为叫做 B,现在后台就是一个简单的转发功能,告诉 A 的是 B,告诉 B 的是 A,然后就出现问题了。所以后台应该更聪明一点,它应该学会一个招术,那就是把每个人提交的行为转变一下再告诉别人,其实这个技术就是 OT 算法。

OT 算法全名叫 Operation Transformation,你看从名字就对应了上面我说的转变算法。
假设我们的 OT 算法的转换功能叫 transform,那 transform(A,B)= A',B'。
也就是说你输入两个先后执行的行为,它会告诉你两个转换过后的行为,然后把 A'行为告诉 B,把 B'行为告诉 A,这样大家再应用就相安无事了。

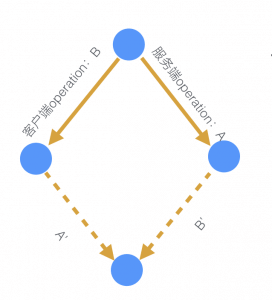

上面的图是 OT 的经典菱形图,也就是说 A 会变成 A'在 B 这边执行,B 会变成 B'在 A 这边执行。
这里实际抽象一下,用户永远就只有两个人,一个是自己,一个是服务端,只是服务端的操作可能来自很多人,如果不这样抽象,那一个个进行冲突处理可能会让你觉得无法理解。
那我们现在再来看看后台有了 OT 这个能力之后会发生什么:

A 用户:

A 本地已经是 ‘aaacb’ 了,过一会儿,后台告诉它 B 也编辑了,编辑的行为就是第 4 个字符行后面插入了一个 ‘d’,那 A 这边执行了这个行为,最终变成了 ‘aaacdb’

B 用户:

B 本地已经是 ‘aaadb’ 了,过一会儿,后台告诉它 A 也编辑了,编辑的行为就是第 3 个字符行后面插入了一个 ‘c’,那 B 这边执行了这个行为,最终变成了 ‘aaacdb’

现在 A、B 就一致了!

0x05 OT 算法的实现

现在 OT 算法对我们来说就是一个黑盒,我们知道给一定的输入,它会有正确的输出,但是它是如何做到的呢?
在介绍它的实现之前,我们需要抽象一下我们的操作行为,在之前我们的描述都是

第 3 个字符行后面插入了一个 ‘d’

这里怎么转换成程序识别或者能用代码表达的呢?其实这也是 OT 的关键。
这里我直接揭晓答案:
所有对文本的操作都可以抽象成三个原子行为:

R = Retain,保持操作
I = Insert,插入操作
D = Delete,删除操作

那之前的行为

第 3 个字符行后面插入了一个 ‘d’

就会变成

R(3), I('d')

也就是保持三个字符后插入 1 个 ‘d’,其实应该也很好理解,这里的操作就像操作数组一样,不管干什么,第一步你得先找到操作的下标。
有了这三个原子以后,我们就可以看到:

A = R(3),I('c')
B = R(3), I('d')

一切准备就绪,我们可以开始看 OT 了,这里 OT 算法现在已经很成熟了,这里我以一个 github 上的 repo 为例:ot.js
我们可以看看它的核心代码 (有删减,理解起来可能会比较复杂,感兴趣的可以深入思考一下):

这里就是 OT 的 transform 实现,本质上就是把用户的原子操作数组拿到以后,然后做 transform 操作,这里我只选了一小段来大概解析下,具体的可以看注释,其实原本的注释已经很全了。
其实上面那段代码,因为我们的原子操作只有三种,根据排列组合,最多只会有 9 种情况,只是上面把很多情况合并了,你要是不理解,也可以拆开,帮助理解。
其实上面的文件还有 compose,invert 等方法,但是其实 transform 才是我们理解的核心,其他方法大家感兴趣可以看看注释和下面贴的一些关于 OT 更详细介绍的文章。

0x06 OT 算法的时序

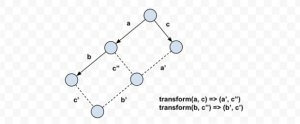

简单的 OT 大家只要理解了,好像也并不是很难,但是其实真实情况下 OT 会比想象的还要复杂,因为之前说的菱形会无限拓展。

简单理解一下,就是 A 本地产生了两次编辑,B 产生了一次。这里就必须要和大家解释一下之前遗留的时序问题了,不然可能无法理解。

之前说的时序都是指时间先后顺序,冲突也是指同时产生编辑。但是其实这里的同时不是时间上的同时,而是版本上的同时
也就是说我们需要用一个东西表示每一个版本,类似 git 的每次提交,每次提交到服务端的时候就要告诉后端,我的修改是基于哪个版本的修改。
最简单的标志位就是递增的数字。那基于版本的冲突,可以简单理解为我们都是基于 100 版本的提交,那就是冲突了,也许我们并不是同时,谁先到后台决定了谁先被接受而已。这里最夸张的就是离线编辑,可能正常版本已经到了 1000 了,某个用户因为离线了,本地的版本一直停留在 100,提交上来的版本是基于 100 的。

那有了时序的概念,我们再看上面这个菱形,它可以理解成 A 和 B 都基于 100 提交了数据,但是在 A 的提交还没被后台确认的时候,A 又编辑了,但是因为上一次提交没被确认,所以这次不会发到后台,这时服务器告诉它 B 基于 100 做了提交。

这种情况下如何处理,就有点类似于 OT 落地到实践当中,你怎么实现了,上面提到的 github 的那个 repo 的实现其实非常巧妙,你看完注释应该就能全部理解,这里给出代码链接

精华就在于它把本地分成了几个状态:

Synchronized 没有正在提交并且等待回包的 operation
AwaitingConfirm 有一个 operation 提交了但是等后台确认,本地没有编辑数据
AwaitingWithBuffer 有一个 operation 提交了但是等后台确认,本地有编辑数据

剩下的就是在这三种状态下,收到了本地和服务端的数据,分别应该怎么处理

结语

其实 OT 对应的只是一种思想,具体怎么实现是根据具体情况来区分的,比如我们现在讨论的就是文本的 OT,那有可能图的 OT、表格的 OT 又是其他的实现。OT 的核心就是 transform,而 transform 的核心就在于你怎么找到这样的原子操作了,然后原子操作的复杂度决定了 transform 实现的复杂度。

上面这个 repo 只是帮你实现了文本的协同处理,其实对于在线文档来说,还有样式的冲突处理,感兴趣的可以自己搜索相关资料了解一下,建议精读一下 ot.js 这个库。

最后如果读完这篇文章你对在线协作有了一定的认知,那这篇文章的使命也就达到了,最后如果有写的不正确的地方,欢迎斧正~

参考资料

understanding-and-applying-operational-transformation
ot.js
