前言
前文已经讲解过如何解析一张 png 图片,然而对于扫描算法里只是说明了逐行扫描的方式。其实 png 还支持一种隔行扫描技术,即 Adam7 隔行扫描算法。
优劣
使用隔行扫描有什么好处呢?如果大家有去仔细观察的话,会发现网络上有一些 png 图在加载时可以做到先显示出比较模糊的图片,然后逐渐越来越清晰,最后显示出完整的图片,类似如下效果:
这就是隔行扫描能带来的效果。隔行扫描一共会进行 1 到 7 次扫描,每一次都是跳着部分像素点进行扫描的,先扫描到像素点可以先渲染,每多一次扫描,图片就会更清晰,到最后一次扫描时就会扫描完所有像素点,进而渲染出完整的图片。
当然,也因为要进行跳像素扫描,整张图片会存储更多额外数据而导致图片大小会稍微变大,具体增加了什么额外数据下文会进行讲解。
生成
要导出一张基于 Adam7 隔行扫描的 png 图片是非常简单,我们可以借助 Adobe 的神器——PhotoShop(以下简称 ps)。我们把一张普通的图片拖入到 ps 中,然后依次点选【文件】-【存储为 Web 所用的格式】,在弹出的框里选择存储为 PNG-24
,然后勾选交错,最后点击存储即可。
这里的交错就是只将扫描算法设为 Adam7 隔行扫描,如果不勾选交错,则是普通逐行扫描的 png 图片。
原理
Adam7 隔行扫描算法的原理并不难,本质上是将一张 png 图片拆分成多张 png 小图,然后对这几张 png 小图进行普通的逐行扫描解析,最后将解析出来的像素数据按照一定的规则进行归位即可。
分析
在解压缩完图像数据后就要马上进行拆图。拆图并不难,就是将原本存储图像数据的 Buffer 数组拆分成多个 Buffer 数组而已。关键的问题是怎么拆,这时我们先祭上 wiki 上这张图:
上面这张图就说明了每次扫描需要扫描到的像素,正常来说一张基于 Adam7 隔行扫描的 png 图片是要经历 7 次扫描的,不过有些比较小的图片的实际扫描次数不到 7 次,这是因为有些扫描因为没有实际像素点而落空的原因,所以下面的讲解还是以标准的 7 次扫描来讲解,本质上此算法的代码写出来后,是能兼容任何大小的 png 图片的,因为算法本身和图片大小无关。
7 次扫描,其实就回答了上面拆图的问题:要拆成 7 张小图。每张小图就包含了每次扫描时要归位的像素点。
以第一次扫描为例:第一次扫描的规则是从左上角(我们设定此坐标为 (0,0))开始,那么它扫描到的下一个点是同一行上一个点往右偏移 8 个像素,即 (8,0)。以此类推,再下一个点就是 (16,0)、(24,0)等。当当前行所有符合规则的点都扫描完时则跳到下一个扫描行的起点,即 (8,0),也就是说第一次扫描的扫描行也是以 8 个像素为偏移单位的。直到所有扫描行都已经扫描完成,我们就可以认为这次扫描已经结束,可以考虑进入第二次扫描。
我们以一张 10*10 大小的 png 图片来举例,下面每个数字代表一个像素点,数字的值代表这个点在第几次扫描时被扫描到:
1 2 3 4 5 6 7 8 9 10 11 |
1 6 4 6 2 6 4 6 1 6 7 7 7 7 7 7 7 7 7 7 5 6 5 6 5 6 5 6 5 6 7 7 7 7 7 7 7 7 7 7 3 6 4 6 3 6 4 6 3 6 7 7 7 7 7 7 7 7 7 7 5 6 5 6 5 6 5 6 5 6 7 7 7 7 7 7 7 7 7 7 1 6 4 6 2 6 4 6 1 6 7 7 7 7 7 7 7 7 7 7 |
按照规则,在第一次扫描时我们会扫描到 4 个像素点,我们把这 4 个像素点单独抽离出来合在一起,就是我们要拆的第一张小图:
1 2 3 4 5 6 7 8 9 10 11 |
(1) 6 4 6 2 6 4 6 (1) 6 7 7 7 7 7 7 7 7 7 7 5 6 5 6 5 6 5 6 5 6 7 7 7 7 7 7 7 7 7 7 1 1 3 6 4 6 3 6 4 6 3 6 ==> 1 1 7 7 7 7 7 7 7 7 7 7 5 6 5 6 5 6 5 6 5 6 7 7 7 7 7 7 7 7 7 7 (1) 6 4 6 2 6 4 6 (1) 6 7 7 7 7 7 7 7 7 7 7 |
也就是说,我们的第一张小图就是 2*2 大小的 png 图片。后面的小图大小以此类推,这样我们就能得知拆图的依据了。
拆图
上面有提到,拆图本质上就是把存放图片数据的 Buffer 数组进行切分,在 nodejs 里的 Buffer 对象有个很好用的方法——slice,它的用法和数组的同名方法一样。
直接用上面的例子,我们的第一张小图是 2*2 点 png 图片,在假设我们一个像素点所占的字节数是 3 个,那么我们要切出来的第一个 Buffer 子数组的长度就是 2*(2*3+1)
。也许就有人好奇了,为什么是乘以 2*3+1
而不是直接乘以 2*3
呢?之前我们提到过,拆成小图后要对小图进行普通的逐行扫描解析,这样解析的话每一行的第一个字节实际存放的不是图像数据,而是过滤类型,因此每一行所占用的字节需要在 2*3
的基础上加 1。
像素归位
其他的小图拆分的方法是一样,在最后一次扫描完毕后,我们就会拿到 7 张小图。然后我们按照上面的规则对这些小图的像素进行归位,也就是填回去的意思。下面简单演示下归位的流程:
1 2 3 4 5 6 7 8 9 10 11 |
(1) ( ) ( ) ( ) ( ) ( ) ( ) ( ) (1) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 1 1 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 1 1 ==> ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) (1) ( ) ( ) ( ) ( ) ( ) ( ) ( ) (1) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) |
待到 7 张小图的像素全部都归位后,最后我们就能拿到一张完整的 png 图片了。
代码
整个流程的代码如下:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 |
let width; // 完整图像宽度,解析IHDR数据块可得 let height; // 完整图像高度,解析IHDR数据块可得 let colors; // 通道数,解析IHDR数据块可得 let bitDepth; // 图像深度,解析IHDR数据块可得 let data; // 完整图像数据 let bytesPerPixel = Math.max(1, colors * bitDepth / 8); // 每像素字节数 let pixelsBuffer = Buffer.alloc(bytesPerPixel * width * height, 0xFF); // 用来存放最后解析出来的图像数据 // 7次扫描的规则 let startX = [0, 0, 4, 0, 2, 0, 1]; let incX = [8, 8, 8, 4, 4, 2, 2]; let startY = [0, 4, 0, 2, 0, 1, 0]; let incY = [8, 8, 4, 4, 2, 2, 1]; let offset = 0; // 记录小图开始位置 // 7次扫描 for(let i=0; i<7; i++) { // 子图像信息 let subWidth = Math.ceil((width - startY[i]) / incY[i], 10); // 小图宽度 let subHeight = Math.ceil((height - startX[i]) / incX[i], 10); // 小图高度 let subBytesPerRow = bytesPerPixel * subWidth; // 小图每行字节数 let offsetEnd = offset + (subBytesPerRow + 1) * subHeight; // 小图结束位置 let subData = data.slice(offset, offsetEnd); // 小图像素数据 // 对小图进行普通的逐行扫描 let subPixelsBuffer = this.interlaceNone(subData, subWidth, subHeight, bytesPerPixel, subBytesPerRow); let subOffset = 0; // 像素归位 for(let x=startX[i]; x<height; x+=incX[i]) { for(let y=startY[i]; y<width; y+=incY[i]) { // 逐个像素拷贝回原本所在的位置 for(let z=0; z<bytesPerPixel; z++) { pixelsBuffer[(x * width + y) * bytesPerPixel + z] = subPixelsBuffer[subOffset++] & 0xFF; } } } offset = offsetEnd; // 置为下一张小图的开始位置 } return pixelsBuffer; |
尾声

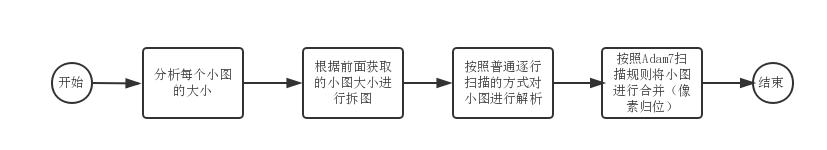

整个 Adam7 隔行扫描的流程大概就是这样:
前面提到基于此种扫描方式的 png 图片往往会更大些,这是因为图片存储了一些额外数据导致的。这里的额外数据就是指过滤类型。原本的 png 大图拆成小图后,扫描行的数目就会蹭蹭蹭往上涨,每个扫描行的第一个字节都是用来存储过滤类型的,所以行数增加的越多,额外数据就会越多。至于在用 png 图片等时候要选用哪种扫描方式等图片,就要视具体场景而定了。如果对完整代码有兴趣的同学可以戳这里。
