虽然标题是画椭圆，但是我们先来说说 Canvas 中的圆
相信大家对于 Canvas 画圆都不陌生
|
1 |
oGC.arc(400, 300, 100, 0, 2*Math.PI, false); |
如上所示，直接调用 API 就可以了，但是计算机内部却是使用光栅学，利用 bresenham 算法画圆的，这个我们放到最后来说，先说说利用圆的参数方程画圆
|
1 2 3 4 5 6 7 8 9 10 11 |
circle(oGC, 400, 300, 100); function circle(context, x, y, a) { // x,y是坐标;a是半径 var r = 1/a; // ①注意：此处r可以写死，不过不同情况下写死的值不同 context.beginPath(); context.moveTo(x + a, y); for(var i = 0; i < 2 * Math.PI; i += r) { context.lineTo(x + a * Math.cos(i), y + a * Math.sin(i)); } context.closePath(); context.fill(); } |

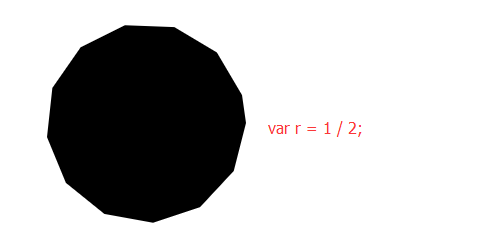

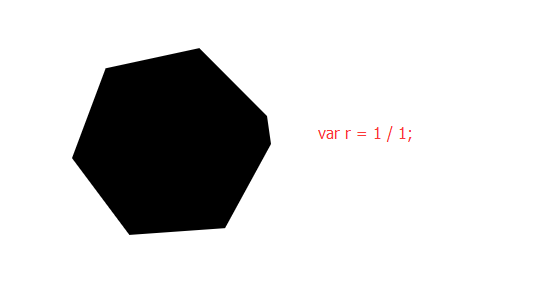

原理是什么，相信三角函数不错的童鞋理解起来很容易的，如果不知道的话，注意注释①，我变化一下 r 的值，相信就立竿见影了~

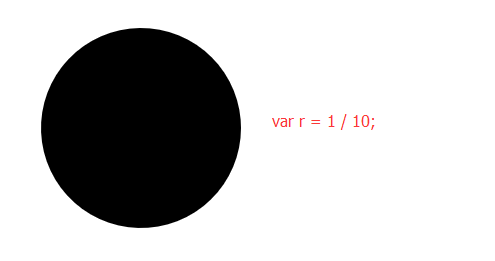

r 和 2*Math.PI 配合就是圆的精细程度，在半径为 100 的时候，r 取 1/10 就可以了，通用的话可以写死，写成 r = 1 / a；这样无论半径取大或者小，圆都会很精细，但是性能会有很大影响
现在来看看文章的主角，针对圆来看椭圆的
|
1 2 3 4 5 6 7 8 9 10 |
function EllipseOne(context, x, y, a, b) { var step = (a > b) ? 1 / a : 1 / b; context.beginPath(); context.moveTo(x + a, y); for(var i = 0; i < 2 * Math.PI; i += step) { context.lineTo(x + a * Math.cos(i), y + b * Math.sin(i)); } context.closePath(); context.fill(); } |
和圆基本一样，不过圆只有一个半径，而椭圆分为长轴和短轴了。

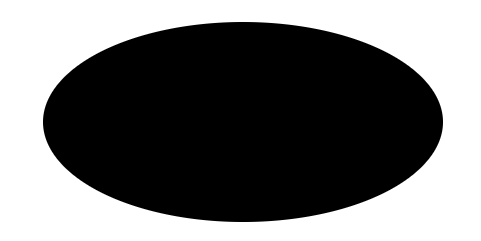

看下效果~
好了，画椭圆成功，文章结束~
怎么可能！！
就这样结束也太没品了，刚刚是方法一，下面来看其他的
方法二，均匀压缩法
这是我最喜欢的方法，易理解，相比较方法一，性能也快了很多，先贴代码~
|
1 2 3 4 5 6 7 8 9 10 11 12 |
function EllipseTwo(context, x, y, a, b) { context.save(); var r = (a > b) ? a : b; var ratioX = a / r; var ratioY = b / r; context.scale(ratioX, ratioY); context.beginPath(); context.arc(x / ratioX, y / ratioY, r, 0, 2 * Math.PI, false); context.closePath(); context.restore(); context.fill(); } |
原理是利用了 scale 来对一个标准的圆进行压缩，ratioX 是横轴缩放比率，ratioY 是纵轴缩放比率，就因为这两个值不同，使得将标准圆缩放成了一个椭圆
记得 save() 和 restore() 还原 context 环境，so easy 理解的方法
下面两种方法很高大上，都是利用三次贝塞尔曲线法
方法三，四，贝塞尔法
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
function EllipseThree(context, x, y, a, b) { var ox = 0.5 * a, oy = 0.6 * b; context.save(); context.translate(x, y); context.beginPath(); context.moveTo(0, b); context.bezierCurveTo(ox, b, a, oy, a, 0); context.bezierCurveTo(a, -oy, ox, -b, 0, -b); context.bezierCurveTo(-ox, -b, -a, -oy, -a, 0); context.bezierCurveTo(-a, oy, -ox, b, 0, b); context.closePath(); context.fill(); context.restore(); } function EllipseFour(context, x, y, a, b) { var k = 0.5522848, ox = k * a, oy = k * b; context.translate(x, y); context.beginPath(); context.moveTo(-a, 0); context.bezierCurveTo(-a, oy, -ox, -b, 0, -b); context.bezierCurveTo(ox, -b, a, -oy, a, 0); context.bezierCurveTo(a, oy, ox, b, 0, b); context.bezierCurveTo(-ox, b, -a, oy, -a, 0); context.closePath(); context.fill(); } |
贝塞尔法的核心在于两个控制点的选取，但是它有致命的问题，当 lineWidth 较宽的时候，椭圆较扁，长轴较尖锐，会出现不平滑的情况
如果不知道什么事贝塞尔的话就自行百度……这个不解释了……
后面还有最后一种光栅法画椭圆，光栅法画圆很简单，画椭圆挺麻烦的，下面是最简单的一种椭圆画法，等于是 lineWidth 为 1px 的情况下
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 |
function EllipseFive(context, x, y, a, b) { var data = context.getImageData(0, 0, 800, 600); var imageData = data.data; var tx = 0; var ty = b; var d = b*b + a*a*(-b + 0.25); var mx = a * a / Math.sqrt(a * a + b * b); while(tx <= mx) { if(d < 0) { d += b * b * (2 * tx + 3); } else { ty--; d += b * b * (2 * tx + 3) + 2 * a * a * (1 - ty); } tx++; setPix(x + tx, y + ty); setPix(x + tx, y - ty); setPix(x - tx, y + ty); setPix(x - tx, y - ty); } d = b * b * (tx + 0.5) * (tx + 0.5) + a * a * (ty - 1) * (ty - 1) - a * a * b * b; while (ty > 0) { if (d < 0) { tx++; d += b*b*(2 * tx + 2) + a*a*(-2 * ty + 3); } else { d += a*a*(-2 * ty + 3); } ty--; setPix(x + tx, y + ty); setPix(x - tx, y + ty); setPix(x + tx, y - ty); setPix(x - tx, y - ty); } context.putImageData(data, 0, 0); function setPix(x, y){ console.log(x, y); var index = getStartIndex(x, y); for(var i = 0; i< 4; i++) { if(i == 3) { imageData[index + i] = 255; } else{ imageData[index + i] = 128; } } } function getStartIndex(x, y) { return y * 800 * 4 + x * 4; } } |

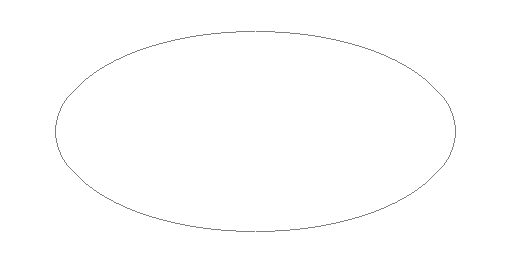

给个结果图~
光栅法的原理在这里就不说啦，那个说的话篇幅很大，在这里也不推荐用光栅法去画椭圆，针对不同线宽很麻烦
ok 这篇文章就到这啦，Thanks~
Igin 2016 年 6 月 14 日
EllipseFour 的第一个 bezierCurveTo 那里的 oy 错了，要改为 -oy
