我们在做一些图像变换或者 3D 建模时,骨架或者网格的 “蒙皮” 是少不了的。

在 webGL 中,也就是 “experimental-webgl” 的 context 中,webGL 跟 openGL 一样,提供了一个非常方便的

接口,可以很容易的对某一个指定的面或者网格蒙上指定的素材。并且,被蒙皮的区域做矢量变换,3d rotate 之类的,texture 会自动随着变换。不用额外的做处理。所以在 webGL 中,textureMapping 是十分容易和方便的。

这里有个简单的 demo,支持 webGL 的浏览器可以尝试围观下。

当然,从文章的标题可以看出,我们今天要讨论的内容并不是 webGL 下的 bindTexture。而是在 2D 的 context 下怎么对素材进行 TextureMapping?

【Texture Mapping】

其实只要对 canvas 2d context 的 api 有一定了解,找来找去就会发现,唯一能让图片变形的 api 应该只有

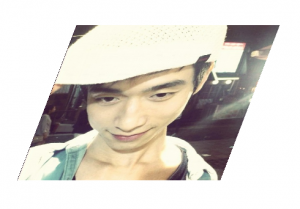

了,但是实际上,仅仅折腾这个 api,参数改来改去试来试去会发现 transform 只能完成平行四边形的变换。如下 demo:

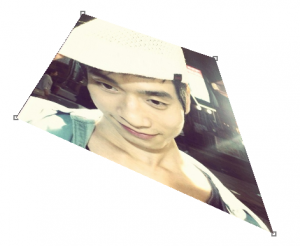

假如我想要做到不规则四边形的 texture 变换,就需要重新考虑一条路子。比如下面这个例子:

ok,看起来基本已经达到目的了。可以适应任意不规则四边形的变换。

那么是怎么实现的呢?

【实现】

从上面那个演示 demo 应该就可以看出来了,还是利用 “三角拼凑法” 来实现。三角切分法有个维度,切分的越细,得到最终的模拟的结果会越逼真。相应的计算量也会越大。

假设我们切分的阀值为 n,那么代表把每条边先 n 等分,然后 n*n 个四边形格子,然后每个格子再沿对角一分为二,这样得到 n*n*2 个三角形,每个三角形都可以根据它所在的四边形格子进行 transfrom 的变换,最终拼接起来得到近似的结果。

具体的实现和 demo 都可以从这里获取:
https://github.com/hongru/TextureMapping

【扩展】

说了这么多,那么这样的功能在什么地方能用起来呢?更多的情景是在一些 2D 模拟 3D 场景并且需要 texture 做支撑的时候。

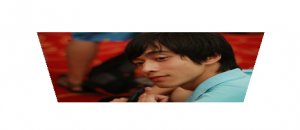

于是,我们在 Context 2D 中也可以做到图片的 3D 翻转变换了。当然,如果只是图片的翻转的话,css3 的 transform-3d 也可以做到,我们这里只讨论 canvas 中 context 2d 中的实现。

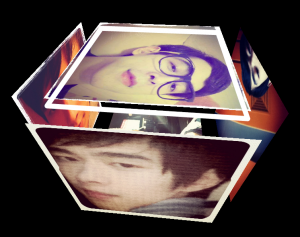

当然,继续下去,完成一个图片展示的应用也未尝不可,并不需要 webGL。如下一个简单的 Demo



原创文章转载请注明:

转载自AlloyTeam:http://www.alloyteam.com/2012/08/texture-mapping-on-context2d/

  1. Mateen 2012 年 11 月 12 日

    All tihngs considered, this is a first class post

  2. Pel 2012 年 8 月 27 日

    怎样解决两个三角形交界处的空隙? 之前试过这个这样给一个球贴地图, 但是效果不理想, 就没有折腾下去了.

  3. JimLiu 2012 年 8 月 22 日

    CanvasRenderingContext2D.transform 是 2D 仿射变换,所以只能达到 “平行洗变形” 变换,这是仿射变换的性质。用 2D 模拟 3D 这个软件算代价还是大了一点。
