TAT.iAzrael 使用 CSS3 绘制网格线
In CSS3 on 2012年07月19日 by view: 15,645
13

话说昨天在写在线素描的时候,想着给画布加上些网格,就跟 PS 里面的一样。但是用 canvas 画是不行的(注:不是它不行……),图片又让我不齿,就作罢了。

今天想着要不尝试着用 CSS3 画一个,找了些资料,看了下 CSS3 的所有属性,竟然也被我找到画网格的方法了,喔~哇哈哈哈~~

这些属性就是——linear-gradient、background-size,大家鼓掌欢迎他们~

那到底要怎么做呢?我们暂时不考虑网格,先想想,怎么画一条横线呢?

……(10 分钟过去鸟)

好,看下面的代码(只贴了 webkit 的实现,其他的太多,不想写,下同~ <_<):

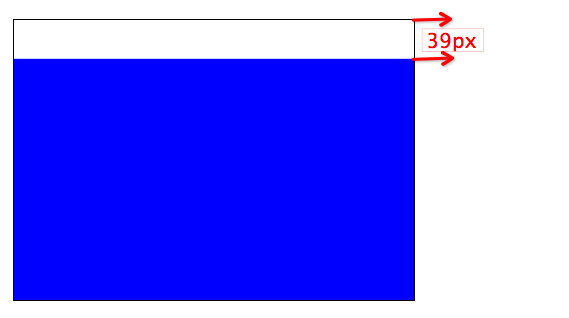

它的效果是酱紫滴:

前面 39px 的都是透明的,那只要让 40px 之后的也是透明的或者看不到不就成了一条线了么。这时 background-size 就上场咯。何谓 background-size?w3cschool 如是说:

The background-size property specifies the size of the background images.

也就是指定背景图片(渐变也是个图片)的大小。比如说一张 100 x 100 的图片,可以用这个属性指定只显示其中的 30 x 20(纯属举例)。这里把水平限制设置为 100%(也就是不限制),垂直方向限制成只显示 40px 的范围。这样就会漏出 1 像素的蓝色,看上去就成了一条线了。

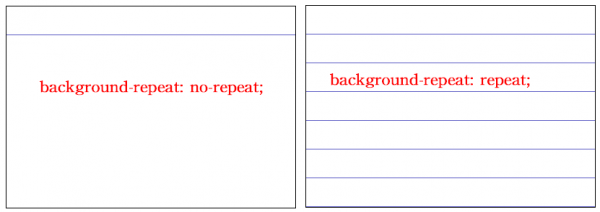

可以看到,当不设置背景平铺的时候,横线就出来了吧。加上 repeat 之后,hoho,就成了信纸咯~

那么,接下来的事就容易过剃头啦(么剃头很容易么)!利用 CSS3 的多重背景,依个葫芦画个瓢再加个垂直的竖线,就搞定咯。完整的代码如下:

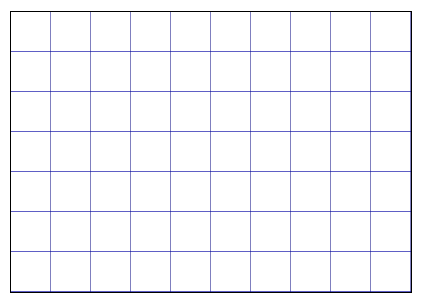

呼~大功告成!如果你的浏览器支持 CSS3,可以到这里查看 live demo。不过这个网格是不是有点单调?如果你够创意,可以整成更炫哦~比如说:2px 宽,颜色相间的网格——

嗯,剩下的就各位自由发挥了,hoho~~

原创文章转载请注明:

转载自AlloyTeam:http://www.alloyteam.com/2012/07/css3-grid-line/
